Als concrete toepassing van synchrone video/data-loggers ontwikkelde CIT Engineering samen met DAF trucks een toepassing om de informatie uit de CAN-bus synchroon op te slaan met beeldinformatie.
CIT Engineering heeft diverse LabVIEW toepassingen die specifiek gericht zijn op het synchroon opnemen en analyseren van video en meetdata. Als concrete toepassing van synchrone video/data-loggers is in samenwerking met DAF trucks een toepassing ontwikkeld om de informatie uit de CAN-bus synchroon te kunnen opslaan met beeldinformatie die via een webcam wordt opgenomen.
Als de trucker een ‘interessante’ situatie tegenkomt kan hij via een druk op een ingebouwde knop een movie met bijhorende CAN-file maken. Deze files kunnen via een externe USB harde schijf van de controller worden gehaald. Deze informatie wordt dan gesynchroniseerd en kan worden nagespeeld in een aparte editor/viewer waarbij diverse criteria voor de synchronisatie kunnen worden gebruikt.

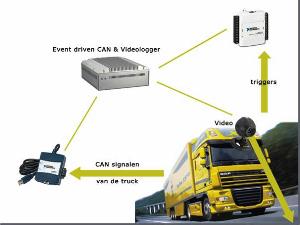

Het geheel is in een truck ingebouwd. De embedded controller begint met het starten van de truck en de LabVIEW toepassing sluit ook de controller af na het beëindigen van de testrit. De interne CAN-bus wordt uitgelezen met een USB-CAN device van National Instrument. Ook de signalen voor starten en de triggering worden via een USB-DAQ (na galvanische scheiding) door de LabVIEW toepassing behandeld. Als camera kan men zowat elke USB-camera gebruiken.
