Exquise gelijkspanning

De DC/DC-converters en schakelende netvoedingen worden, met meer dan 30 jaar ervaring, ontwikkeld en gefabriceerd voor hoge industriële eisen. Door een breed leveringsprogramma kan de gebruiker voor zijn specifieke toepassing een optimale oplossing vinden met betrekking tot prestatiekenmerken, uitvoering en prijs. De portefeuille omvat een compleet scala van DC/DC-converters en schakelende netvoedingen. Nu heeft reichelt elektronik met verschillende gelijkspanningsconverters en schakelende netvoedingen de eerste Tracopower-componenten in zijn programma opgenomen.

DC/DC-convertermodules met vermogens van 1 … 150 W

De gelijkspanningsconverters van Tracopower voor SMD-, doorsteek- of behuizingsmontage worden gekenmerkt door grote betrouwbaarheid. Zo biedt bijvoorbeeld de TSR-1 serie, die per direct bij reichelt elektronik verkrijgbaar is, krachtige 1 A omlaagregelaars, die pen-compatibel zijn met LM 78xx/TO 220 lineaire regelaars. Door het zeer hoge rendement van de schakelregelaars kunnen zij bovendien zonder extra koellichaam worden gebruikt.

De krachtige DC/DC-converters uit de TEN-8 serie met 8 W bieden een omvangrijk scala van gelijkspanningsconverters met een hoge vermogensdichtheid en een hoog rendement in afgeschermde metalen behuizingen met geïsoleerde bodemplaat. De modellen zijn beschikbaar met 2:1 of ultrabrede 4:1 ingangsbereiken en beschikken over industriestandaard pinnings. De converters werken in een uitgebreid werktemperatuurgebied van -40 … +85 °C en beschikken over een ingangsfilter conform EN/UL 55022 klasse A. Gebruikers die grotere ingangsvermogens nodig hebben, kunnen terecht bij de DC/DC-converters uit de serie TEN-20WIN. Deze 20 W converters in de metalen behuizing van 51x25x10 mm met geïsoleerde bodemplaat beschikken over een ultrabreed 4:1 ingangsbereik en hebben voor het overige dezelfde kwaliteitskenmerken als de TEN-8 converters.

Voor de doorsteekmontage met eenrijige pinning zijn de gelijkspanningsconverters uit de TMR-2 serie in de miniatuur-SIL-behuizing geschikt. Deze converters met diverse geregelde uitgangsspanningen beschikken over een 2:1 ingangsbereik, een lage restrimpel en zijn bestand tegen continue kortsluiting. Zij hebben slechts een ruimte van 2 cm² op de printplaat nodig. Door het zeer hoge rendement is een werktemperatuur van -40 … +85 °C bij volledige belasting mogelijk. Op grond van de compacte afmetingen is de serie geschikt voor een groot aantal plaatskritische industrietoepassingen.

De converters uit de TEP-150WI serie dekken zeer uiteenlopende in- en uitgangsgelijkspanningen in een gebied van 9 … 75 V (ingang) en 12 … 48 V (uitgang) af. De uitgangsstroom ligt hierbij tussen 3,2 en 12,5 A. De TEP-150WI serie is geschikt voor een groot toepassingsbereik en is speciaal ontwikkeld voor industrieapplicaties. Door het zeer hoge rendement is een werktemperatuur tot +50 °C bij convectiekoeling mogelijk. De converters in de afgeschermde metalen behuizing met schroefklemmen beschikken over een ultrabreed 4:1 ingangsbereik, beveiliging tegen incorrecte polariteit en een constantestroom-uitgangskarakteristiek.

Schakelende netvoedingen

Schakelende netvoedingen hebben door hun hoge vermogensdichtheid en hun zeer hoge rendement duidelijke voordelen ten opzichte van conventionele netvoedingen of transformators.

Nieuw in het programma van reichelt elektronik zijn bijvoorbeeld de schakelende netvoedingen uit de TEX serie met 120 W. Deze zijn speciaal voor gebruik in ruwe omgevingen ontwikkeld. De robuuste behuizing va spuitgietwerk en aluminium is resistent tegen water, ijs, olie en stof conform de IP67 en NEMA-4X-norm. Door het efficiënte koellichaam is gebruik met vol vermogen tot en met een omgevingstemperatuur van +60 °C mogelijk. De tegen schokken en trillingen beschermde constructie van de schakelende netvoeding maakt montage van de stroomvoorziening direct bij de machine mogelijk, en gebruik in zones met explosiegevaar bv. in de chemische en levensmiddelenindustrie conform Atex 94/9. De TEX serie biedt kortom een economische oplossing voor toepassingen bij kritische milieucondities.

Voor de oppervlakmontage op printplaten heeft reichelt de schakelende netvoedingsmodules uit de serie TMPM met universele netingangs- en uitgangsvermogens van 4 of 10 W in de portefeuille opgenomen. Deze ultracompacte, compleet ingekapselde modules met maximale vermogensdichtheid zijn ideaal voor een groot aantal plaatskritische toepassingen in de commerciële en industriële elektronica. Zij worden door internationale veiligheidsvergunningen gekwalificeerd voor wereldwijd gebruik. De opbouw in SMD-technologie en het grote rendement garanderen en grote betrouwbaarheid van deze schakelende netvoedingen.

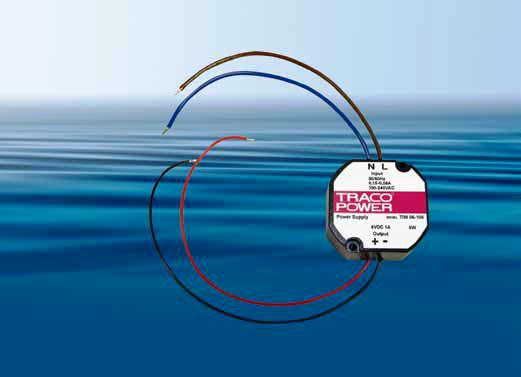

Speciaal voor installatie in en automatisering van gebouwen heeft Tracopower de serie TIW ontwikkeld. Deze zeer compacte schakelende netvoedingen met uitgangsvermogens van 4 … 12 W passen in conventionele inbouwdozen, maar kunnen ook op oppervlakken worden gemonteerd. De aansluiting verloopt via draden. Doordat zij voldoen aan internationale veiligheidsnormen en EMC-specificaties zijn deze schakelende netvoedingen gekwalificeerd voor toepassingen in woon- en kantoorgebouwen.

Voor industriële toepassingen biedt reichelt de TSPC serie voor DIN-railmontage van Tracopower aan. Deze vormt een nieuwe generatie van zeer krachtige schakelende netvoedingen voor ruwe industrieomgevingen. De apparaten in de robuuste en compacte metalen behuizing zijn te koop met een uitgangsvermogen van 80, 120, 240 of 480 W en zijn voorbestemd voor toepassingen in de industrie en machinebouw. Voor gebruik in systemen leveren alle modellen en DC-OK signaal en voldoen zij aan de actueelste EMC-normen voor industrieomgevingen. Door het Atex EN 60079 certificaat en de IEC 60079 keuring kunnen zij bovendien in zones met explosiegevaar worden toegepast.

Naast de modellen die reichelt elektronik al in zijn productportefeuille opgenomen heeft, biedt Tracopower nog talrijke overige ingekapselde voedingsmodules van 4 … 60 W, schakelende Open-Frame-netvoedingen en schakelende netvoedingen in behuizing van 10 … 1000 W, industrienetvoedingen voor DIN-rail met 15 … 1000 W uitgangsvermogen aan. Tot het leveringsprogramma van Tracopower horen ook talrijke overige DC/DC-converters met vermogens van 1 … 300 W. Veel van deze krachtige componenten worden door reichelt elektronik geleidelijk in het productprogramma overgenomen.
