De farmaceutische divisie van een Iers bedrijf produceert de vloeistof die tijdens MRI-scans wordt geïnjecteerd. Dit dure lichtgevoelige product wordt verpakt in kleine flesjes/containers en wordt in speciale kratten geplaatst voor maximum bescherming. Om deze verpakking te inspecteren heeft Cermex – gespecialiseerd in ‘end-of-line’-verpakkingsmachines – gekozen voor visiontechnologie. Een Checker-systeem en een In-Sight 5100 visionsensor […]
De farmaceutische divisie van een Iers bedrijf produceert de vloeistof die tijdens MRI-scans wordt geïnjecteerd. Dit dure lichtgevoelige product wordt verpakt in kleine flesjes/containers en wordt in speciale kratten geplaatst voor maximum bescherming. Om deze verpakking te inspecteren heeft Cermex – gespecialiseerd in ‘end-of-line’-verpakkingsmachines – gekozen voor visiontechnologie. Een Checker-systeem en een In-Sight 5100 visionsensor van Cognex verifiëren het aantal flessen in de kratten en de aanwezigheid van een document in elke krat. De flessen worden door een WB45 ‘wrap-around’-verpakkingsmachine in batches van 12 of 18 verpakt in dozen, afhankelijk van het doosformaat. De machine is speciaal ontwikkeld door Cermex voor het sorteren van de doos, verpakken van de flessen, vouwen en voorbereiden van de dozen, instoppen van de informatiebrochure en het sluiten en sealen van de dozen, alles op een snelheid van 150 producten per minuut.
Twee fasen

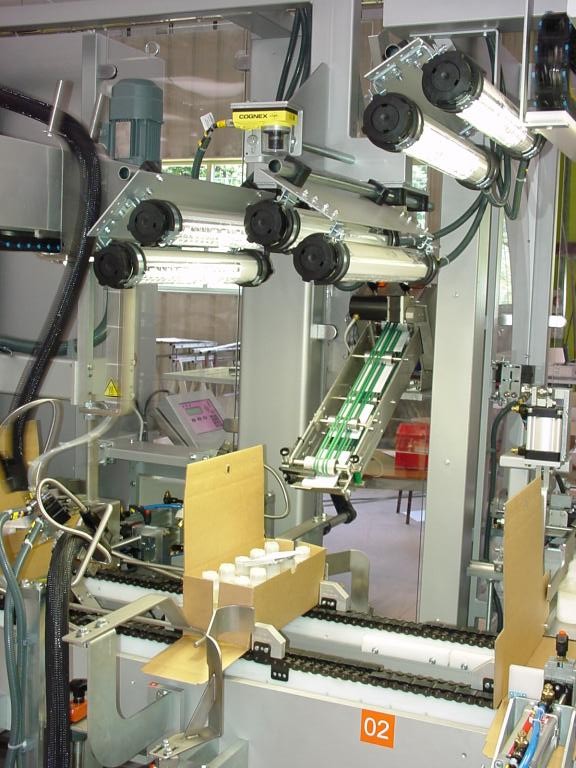

Beide Cognex-visionsystemen worden geïntegreerd in de machine en werken in twee verschillende fasen. Eerst bij het verpakkingspunt waar Checker het aantal flessen controleert in elke krat door de aanwezigheid of afwezigheid van de flesdoppen vast te stellen. Dan, voor de uiteindelijke verpakking, controleert een In-Sight 5100 de aanwezigheid van de informatiebrochure in elk van de dozen die op de lijn voorbijkomen. Dat is geen eenvoudige zaak. De plaats van de brochure in de doos is volledig willekeurig; het document kan tijdens het proces wegglijden en plat of op zijn zijkant ergens in de doos belanden. Om de aanwezigheid ervan vast te stellen moet het systeem het kunnen vinden, ongeacht de plaats ervan of het formaat van de doos. Als zich een probleem voordoet, zoals de afwezigheid van de brochure of een fles, zenden In-Sight en Checker een signaal naar de PLC die een trigger activeert waardoor de machine stopt.
Integratie
"Wij hebben om verschillende redenen gekozen voor een 100% visionoplossing", zegt Jean-Marc Passemard, operational marketing manager bij Cermex. "De technologische homogeniteit van de twee inspecties, de ruimte besparende kwaliteiten van de producten alsmede veel waar voor je geld. En niet als laatste het feit dat Cognex een grote, internationale reputatie heeft, die ook zijn weerslag op ons als bedrijf heeft." Bij het integreren van visionsystemen in de verpakkingsmachine moet met bepaalde ergonomische restricties rekening worden gehouden om voor de operators een gemakkelijke toegang tot de machine te kunnen garanderen en om te zorgen dat de Cognex-systemen goed samenwerken met de PLC die de verpakker bestuurt. Wisselingen in formaat (flesgrootte en doosgrootte) worden ook automatische beheerd door de PLC, zodat camera en verlichtingpositie niet met de hand behoeven te worden veranderd. Volgens Stéphane Faivre-Duboz, sales engineer bij Cognex: "Deze applicatie toont alle voordelen die je kunt hebben met moderne visionsystemen: integratie, compact, de mogelijkheid en flexibiliteit die noodzakelijk is om met hogesnelheidproductie om te gaan en aan te passen aan non-stop productie."
