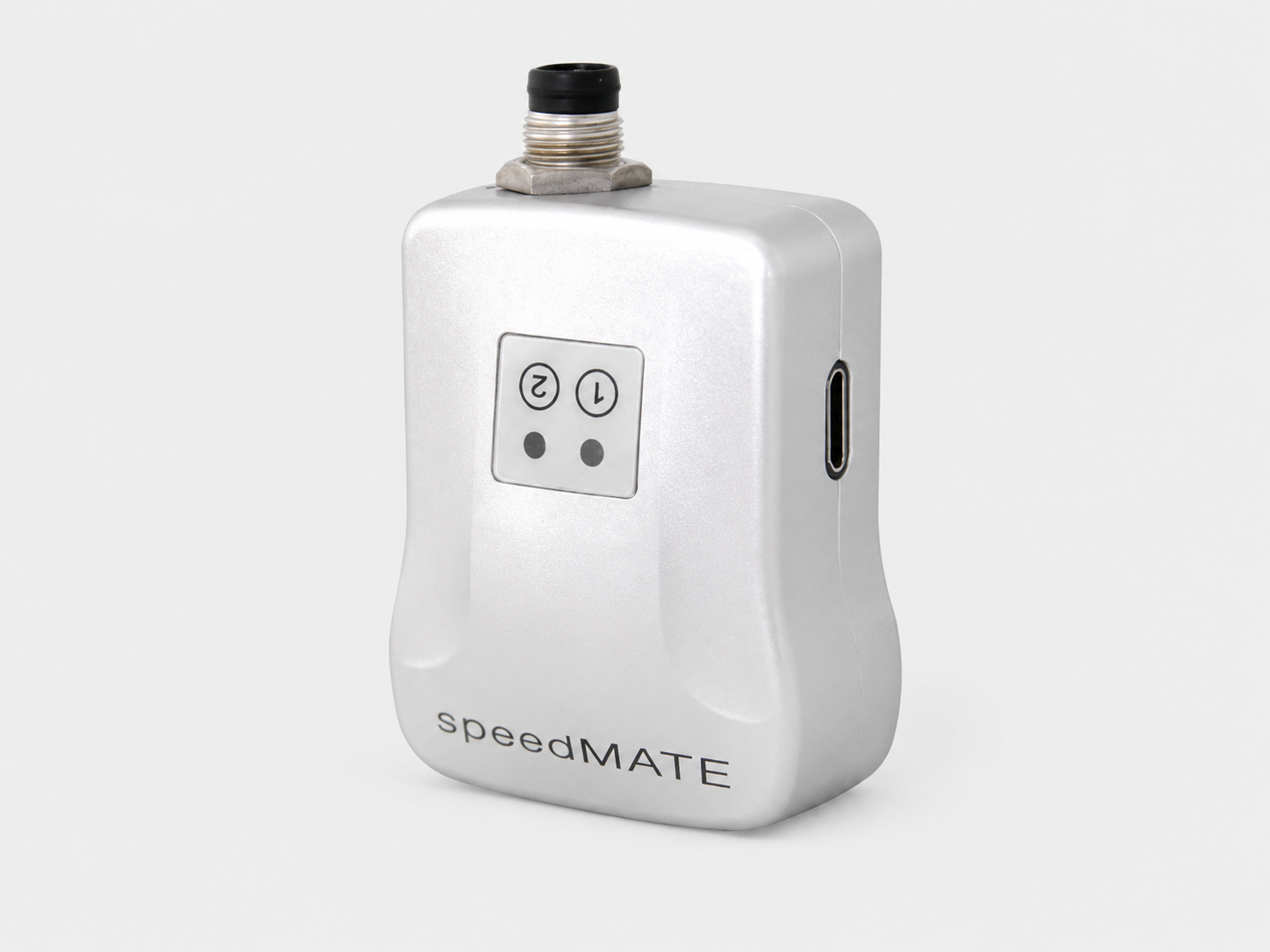

Contactloze snelheids- en lengtemeting met Wachendorff speedMATE

Wachendorff Automation heeft met de speedMATE een compacte optische sensor ontwikkeld voor het contactloos meten van snelheid en lengte van bewegende materialen. De sensor is bedoeld voor toepassingen waarin traditionele meetwielen minder geschikt zijn, bijvoorbeeld door slip, slijtage of gevoelig materiaal.

Bij conventionele lengtemeting wordt vaak gebruikgemaakt van een meetwiel dat mechanisch contact maakt met het materiaal. Hoewel deze methode in veel toepassingen goed functioneert, kan slip tussen meetwiel en product de meetnauwkeurigheid beïnvloeden. Daarnaast zijn meetwielen onderhevig aan slijtage en kunnen ze bij gevoelige materialen ongewenste mechanische belasting veroorzaken.

De speedMATE werkt volledig contactloos. De sensor scant optisch het oppervlak van het bewegende materiaal en bepaalt daaruit de snelheid. Hierdoor zijn geen mechanisch aangedreven meetcomponenten nodig.

Meten zonder slip

Doordat de speedMATE geen fysiek contact met het materiaal maakt, wordt de meting niet beïnvloed door slip tussen product en meetwiel. Dit maakt de sensor geschikt voor onder andere folie, papier, karton, textiel, metaal, kabel, draad, slangen en profielen. Volgens Wachendorff kan het systeem ook worden toegepast op gladde en reflecterende oppervlakken.

Het werkbereik tussen sensor en materiaal bedraagt 15 tot 60 mm. De maximale meetsnelheid bedraagt 135 m/min, met een opgegeven meetnauwkeurigheid van ±0,3%.

Encoderuitgang voor bestaande besturingen

Voor integratie in industriële besturingen beschikt de sensor over een incrementele A/B encoderuitgang. De resolutie kan worden ingesteld tot maximaal 120 pulsen per millimeter. Hierdoor kan de speedMATE in veel toepassingen worden aangesloten op besturingen die normaal een incrementeel encodersignaal verwerken.

Naast de encoderfunctie beschikt de sensor over programmeerbare triggeruitgangen. Hiermee kan bijvoorbeeld na een ingestelde materiaalafstand een puls worden gegenereerd voor een markeer-, print- of snijproces.

Toepassingen in productieprocessen

De contactloze meetmethode is vooral interessant in processen waarbij snelheid en lengte nauwkeurig moeten worden gekoppeld aan andere machinefuncties.

Voorbeelden zijn:

· lengtecontrole van kabel, draad en slang;

· synchronisatie van print- en markeersystemen;

· meten van folie, papier en karton;

· detectie van materiaalbeweging;

· positionering en procesbesturing;

· meting op oppervlakken waarbij een meetwiel ongewenst is.

Door het ontbreken van mechanisch contact kan bovendien onderhoud aan slijtende meetwielen worden verminderd.

Compacte industriële uitvoering

De sensor wordt gevoed met een gelijkspanning en beschikt over een compacte aluminium behuizing. Afhankelijk van de uitvoering en documentatie wordt een beschermingsgraad tot IP67 opgegeven bij gemonteerde connector. De configuratie vindt plaats via de speedMATE Connect-software.

De speedMATE vormt daarmee een alternatief voor traditionele mechanische lengtemeetsystemen wanneer contactloos meten, het voorkomen van slip of het beperken van slijtage belangrijke uitgangspunten zijn.
