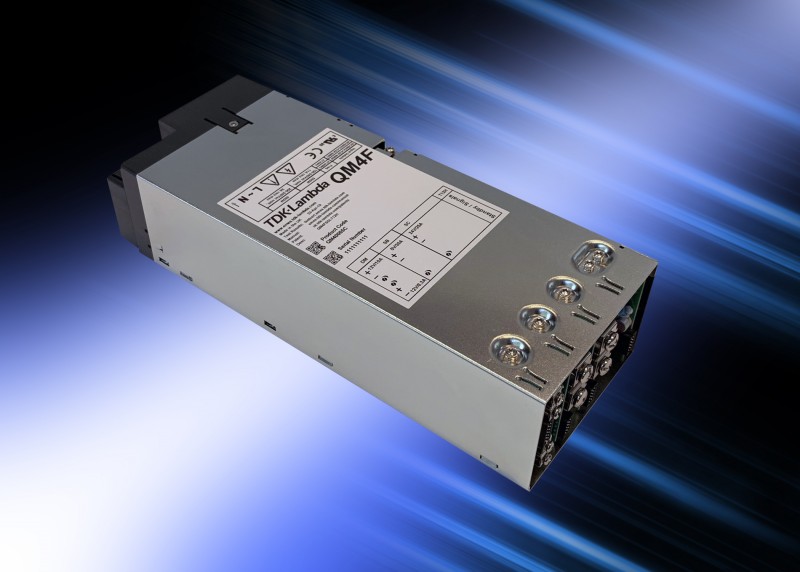

De TDK-Lambda QM4 serie AC-DC modulaire voedingen hebben een 15% kleiner oppervlak dan eerdere modellen uit de QM-serie. De 108 mm brede QM4 kan worden geconfigureerd met maximaal tien uitgangen, die zijn opgebouwd uit een combinatie van vier enkele of dubbele uitgangsmodules en een dubbele standby/signaal-uitgangsmodule.
Alle modellen in de QM-serie maken weinig geluid en voorzien in volledige MOPP’s isolatie. Voorzien van een 180-264 VAC-ingang kan de QM4 een uitgangsvermogen leveren van 650 W. Met een breder ingangsspanningsbereik, van 90 tot 264 VAC, is dat 550 W. Uitgangsspanningen tussen 2,8 V en 105,6 V kunnen worden gespecificeerd. Optioneel kan een standby/signaal-uitgangsmodule worden ingepast. Hiervoor is keuze uit één of twee standby-spanningen (5 V, 12 V en 13,5 V bij maximaal 2 A), een PMBus communicatie interface, ‘unit inhibit’ of ‘unit enable’, en een AC-Good signaal.
De voedingen werken bij omgevingstemperaturen van -20 tot +70 °C, waarbij vanaf 50 °C het gespecificeerde uitgangsvermogen met 2,5% per °C afneemt. De isolatiespanning tussen in- en uitgang is 4.000 VAC (2 x MoPP’s), 1.500 VAC (1 x MoPP) tussen ingang en aarde en 1.500 VAC (1 x MoPP) tussen uitgang en aarde. Dit maakt ze geschikt voor BF-geclassificeerde medische apparatuur, zoals bloeddrukmonitoren en incubatoren.
