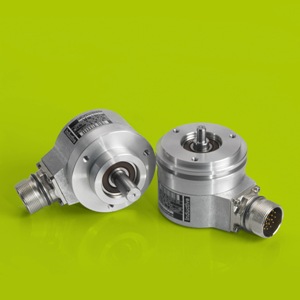

Voor de standaard impulsgevers uit de serie ROC/ROQ 400 van Heidenhain, met een diameter van 58 mm, zijn nu ook de varianten met inductieve aftasting beschikbaar. Zo kan per toepassing worden bekeken of er een inductieve encoder of een optische variant moet worden toegepast. De mechanische gegevens komen voor beide varianten overeen. De nieuwe inductieve impulsgever met de EnDat 2.2-interface heeft een nauwkeurigheid van ongeveer 280” boogseconden, een singleturn resolutie van 13 of 18 bit en een 12 bits multiturn resolutie. Naast de absolute positie staat er bij de EnDat 2.2. interface ook nog het incrementele spoor ter beschikking. De positiewaarden worden met een taktfrequentie tot 2 MHz overgedragen. Die kortste overdrachtstijd bedraagt ongeveer 75 μs en dit is voor de opbouw van standaard toerentalregelingen meer dan voldoende. De inductieve positiemeetsystemen worden toegepast bij servoaandrijvingen waarbij de resolutie van resolvers niet meer toereikend is. Daarnaast kunnen de meeste resolvers maar binnen een enkele omwenteling tellen, zodat er steeds vaker optische of inductieve multi-turn encoders worden ingezet. Een via de synchroon seriële interface schrijf- en leesbare EEPROM maakt de gebruikersparameters op elk moment beschikbaar voor de volgelektronica, zodat ondersteuning tijdens de automatische inbedrijfname mogelijk is.
