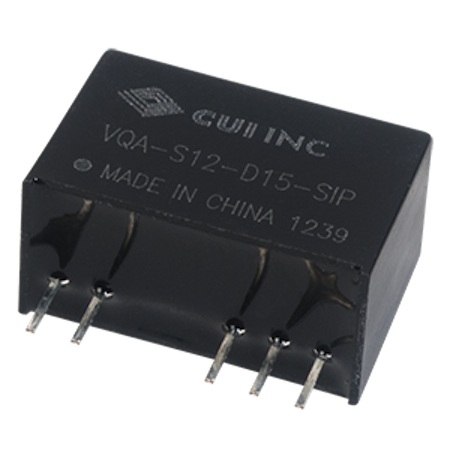

CUI Inc brengt een reeks gelijkspanningsconverters op de markt waarmee de stuurtrap van IGBT-gates kan worden gevoed. De voor printmontage ontworpen VQA-serie is uitgerust met kortsluitbeveiliging en biedt een isolatie tussen ingang en uitgang van 3000 V wisselspanning (4200 V gelijkspanning).
Dat maakt de bouwstenen geschikt om een volledig geïsoleerde gate-aansturing te realiseren, bijvoorbeeld voor toepassing in de industrie of in duurzame-energiesystemen als windgeneratoren en zonnepanelen. De VQA-serie DC/DC-convertoren hebben een hoog rendement bij een dito schakelfrequentie (circa 20 kHz). Ze hebben een industrieel temperatuurbereik van -40 tot 85 °C en zijn ondergebracht in een compacte, ingegoten SIP-behuizing van 19,5 x 9,8 x 12,5 mm. Bij de aansturing van IGBT-gates is een belangrijk kenmerk van de VQA-reeks dat zij in staat zijn om de voeding van de centrale gelijkspanningsbus te isoleren en te converteren. Dat maakt ze de ideale metgezel voor een IGBT-stuurtrap die niet over een ingebouwde voeding beschikt. Daarnaast voorkomen de isolerende eigenschappen problemen met de constant veranderende spanning bij de emitter als de aansturing vanaf de hoge kant plaatsvindt. Gebeurt dit vanaf de lage kant dan elimineert de isolatie mogelijke knelpunten met aardlussen. De componenten in de VQA-reeks kunnen tot 2 W leveren en accepteren aan de ingang een nominale spanning van 12, 15 of 24 VDC. Ze hebben twee onafhankelijke uitgangen die voorzien in 15/-8, 15/-8,7 of 17/-8,6 V gelijkspanning.
