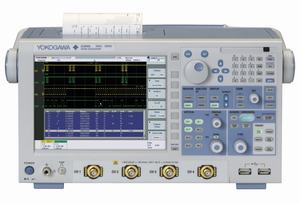

De DL9040 van Yokogawa is een vierkanaals digitale oscilloscoop met een bandbreedte van 500 Mhz. Als twee kanalen worden gebruikt, bemonstert hij met een frequentie van 5 GHz, zijn ze alle vier in gebruik dan ligt dat tempo op 2,5 GHz. Elk kanaal heeft een geheugendiepte van 2,5 Mwoord in de standaard uitvoering, bij de DL9040L is die capaciteit 6,25 Mwoord. De signalen worden weergegeven op een 21-cm LCD met een resolutie van 1024 bij 768 beeldpunten. Het geheugen kan golfvormen op twee manieren opslaan, enkelvoudig en accumulatief. In het eerste geval gaat het om het registreren van snel op elkaar volgende voorvallen en hiertoe kunnen van elk kanaal tot 1600 afzonderlijke cyclussen worden bewaard met een latentietijd vanaf 400 ns tussen twee acquisities. Voor het gedurende langere tijd volgen van repeterende signalen dient de accumulatiemodus, die inhoudt dat de scoop elke seconde tot 25 duizend golfvormen per kanaal bemonstert en een historie van tweeduizend cyclussen bijhoudt.
