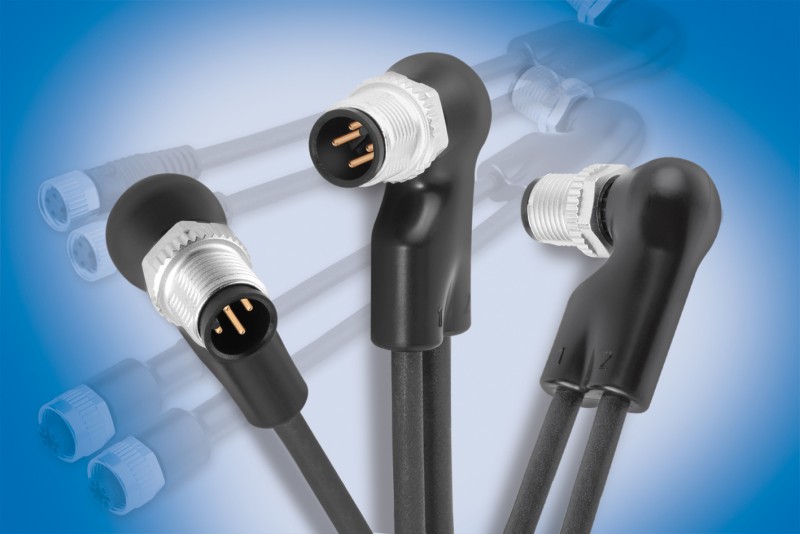

Beperkte ruimte in machine applicaties waar lokale bedrading van sensor-actor interface boxen worden gebruikt vereisen haakse duoconnectoren.
Op deze wijze kunnen op pin 2 en 4 van de duoconnector, per pin een signaal en op pin 1 en 3 de stroomverzorging van de sensoren overdragen. Als male wordt een M12 connector gebruikt; als female kan zowel een M8 of M12 worden ingezet. De markering van de signalen 1 en 2 volgt op de duoconnector. De codering van de duoconnector komt overeen met de welbekende M12 haakse connectoren. Hiermee wordt ook zeker gesteld dat de draadbezetting gelijk is. De positie van de beide draaduiteinden zijn boven elkaar geplaatst waarbij de onderste zo geplaatst is dat probleemloos aansluiten mogelijk is. Hierdoor wordt bereikt dat meerdere duoconnectoren naast elkaar kunnen worden geplaatst. De standaard kabellengte is 1 meter. De aderdoorsnede bedraagt 3 x 0,34 mm² en de mantel is gemaakt van pur. De vergulde contacten kunnen probleemloos signalen tot 4cA overdragen.
