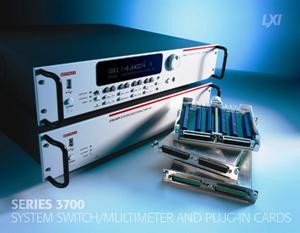

De Series 3700 System Switch van Keithley is bedoeld als platform voor geïntegreerde testsystemen met digitale multimeters en andere instrumenten. Hiertoe biedt het systeem zowel ruimte voor interne meetmodulen als voor het aansluiten en schakelen van externe apparatuur. Hoeveel kanalen beschikbaar zijn, hangt af van het aantal multiplexers. De kast biedt ruimte aan zes van deze 2U hoge kaarten. Deze kunnen elk 96 ingangen schakelen, waarmee een totale capaciteit van 576 kanalen mogelijk is. Verder behoort een geïntegreerde 7,5-cijferige DMM tot de opties. Deze heeft dertien meetfuncties, waaronder een 1-ohm weerstand- en een 10-µA stroombereik. De multiprocessorarchitectuur moet zorgen voor een snelle verwerking van de meetresultaten. Zo zijn bij een 3,5-cijferige resolutie tot 10000 metingen per seconde mogelijk. Bij 7,5 cijfers en een 26-bit resolutie ligt dat tempo op 60 Hz.
