Deze afdichtingen zijn speciaal ontwikkeld voor roterende toepassingen in extreem zware omstandigheden. De afdichtingen bieden weerstand aan slijtage, en voorkomen het binnendringen van abbrassieve en aggressieve externe media.

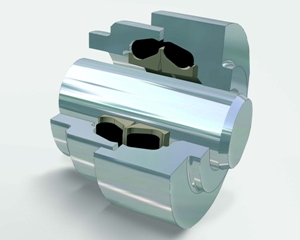

De Mechanical Face Seal, ook bekend als Face Seal of Heavy Duty Seal, bestaat uit twee identieke metalen afdichtingsringen gemonteerd in twee aparte behuizingen face-to-face op een gelapt afdichtingsvlak. De metalen ringen worden meestal door O-ringen of door elastomeren met een doorsnede in de vorm van een diamant gecentreerd binnen hun behuizing. De ene helft van de Mechanical Face Seal blijft statisch in de behuizing, terwijl de andere helft roteert.
Het metalen deel van de Mechanical Face Seal is uitgevoerd in speciaal warmtebehandeld, hooggelegeerd, corrosiebestendig gietijzer of in gesmeed rollagerstaal. De selectie van het materiaal hangt af van de bedrijfsomstandigheden. Gietijzer wordt gebruikt bij snelheden tot aan 3 m/s met oliesmering, terwijl voor roterende snelheden tot aan 2.2 m/s lagerstaal afdoende is. Tot aan 2.2 m/s kan de lagerstaal-optie aanzienlijke kostenbesparing opleveren vanwege lagere proces- en materiaalkosten. In het bijzonder voor middelgrote tot grote maten Mechanical Face Seals. Bovendien is er meer flexibiliteit in het ontwerp, waardoor het mogelijk is de afdichtingen speciaal te ontwikkelen voor specifieke behuizingen.
De elasticiteit van de O-ringen, of de elastomeer ringen, genereert een uniforme axiale voorspanning voor de metalen ringen. De O-ringen, of elastomeer ringen dienen tevens als statische afdichting op de buitendiameter. Zij voorkomen ook dat de metalen afdichtingsring op het statische deel van de Metal Face Seal draait binnen de behuizing. Bovendien brengen ze het draaimoment van de roterende helft van de behuizing, middels de oppervlakten over naar de statische helft. De temperatuur bestendigheid is afhankelijk van het type elastomeer dat gebruikt wordt in de afdichting. Een keuze van Acrylonitrile Butadiene Rubber (NBR), Hydrogenated Nitrile Butadiene Rubber (HNBR), Fluoroelastomer (FKM) of Silicone (VMQ), geeft de mogelijkheid voor bedrijfstemperaturen tussen -40°C en +200°C. Deze compounds zijn tevens chemisch bestand tegen bijna alle media gebruikt in toepassingen waar Mechanical Face Seals worden gebruikt.
Mechanical Face Seals zijn zeer geschikt voor afdichtingen in extreem zware roterende toepassingen zoals walsers, sorteermachines, shovels, ploegen en schrapers op tractoren, trucks, boormachines, hydraulische graafmachines, transporteurs, betonmixers, asfalt machines, mijnbouw apparatuur, vermalingsapparatuur, persen, maaimachines, balenpersen en wind turbines. Zij zijn in het bijzonder geschikt voor gebruik in assen, versnellingsbakken, mengmachines en roertoestellen/roerlepels.
