3D-snapshotsensor

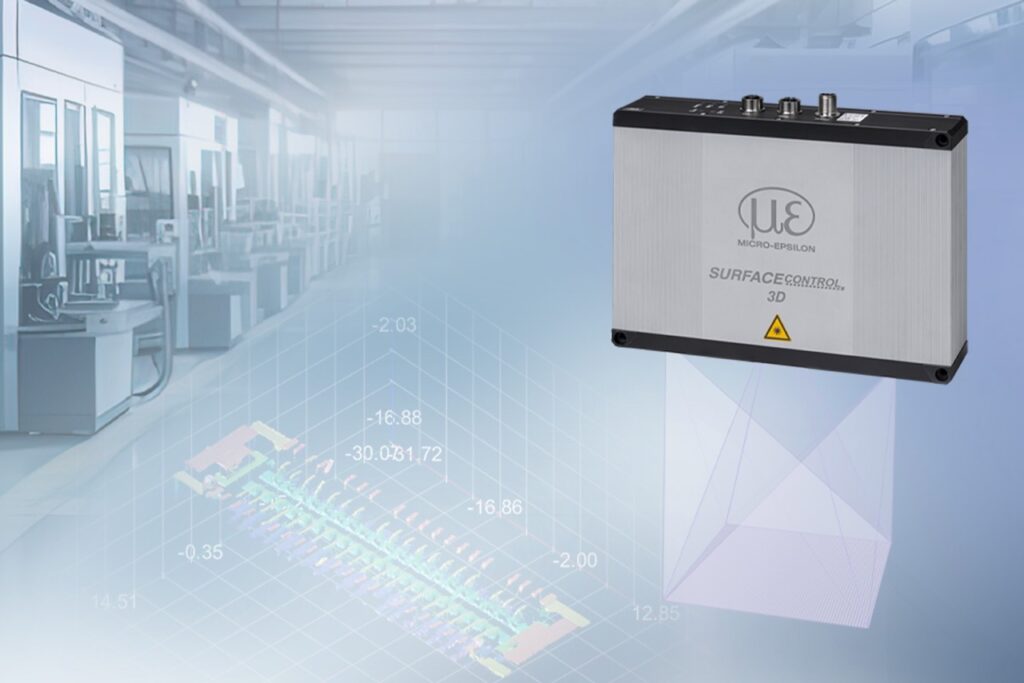

De surfaceCONTROL 3D 3560 van Micro-Epsilon combineert nauwkeurige 3D-meting, -verwerking en -evaluatie direct in de sensor. Dankzij Smart-dataverwerking kunnen meetprogramma’s snel worden uitgevoerd, terwijl systeemcomplexiteit en datavolume worden verminderd.

De surfaceCONTROL 3D 3560 3D-snapshotsensoren voor geautomatiseerde kwaliteitscontrole bieden acquisitie, verwerking en evaluatie in één apparaat. Met één enkele meting legt de sensor volledige 3D-gegevens van het doelobject vast. Dankzij een herhaalbaarheid op de Z-as tot 0,25 µm en een laterale resolutie tot 8 µm worden zelfs de kleinste structuren en hoogteverschillen betrouwbaar gedetecteerd. De resulterende dichte 3D-puntenwolk maakt een nauwkeurige evaluatie van vorm, geometrie en oppervlakte-eigenschappen mogelijk. Vier verschillende meetvelden bieden extra flexibiliteit voor een breed scala aan componentafmetingen en meettaken.

Een voordeel is de geïntegreerde evaluatie. De meetgegevens hoeven niet eerst naar een externe computer te worden gestuurd, maar kunnen direct in de sensor worden geëvalueerd op vorm, geometrie, oppervlak of kwaliteit. Voor integratie in automatiseringsomgevingen zijn interfaces beschikbaar zoals Profinet, EtherCAT, EtherNet/IP, Modbus TCP en UDP. Als alternatief kunnen de 3D-gegevens via GenICam en GigE Vision in compatibele beeldverwerkingssystemen worden geïntegreerd.

De surfaceCONTROL 3D 3560 is geschikt voor onder andere het controleren van de coplanariteit van geassembleerde printplaten, inline-inspectie van thermische interfacepasta’s of hoge-resolutie 3D-inspectie van smartphone-onderdelen. Dankzij de IP67-geclassificeerde aluminium behuizing en de bestendigheid tegen omgevingslicht tot 10.000 lux en sterke schokken en trillingen is de sensor ook geschikt voor gebruik onder industriële productieomstandigheden.
