Haakse printplaatconnectoren

De M12 connectoren van binder met haakse inbouwstekkers voor centrische printplaatmontage liggen in één lijn met de printplaat. Connector en printplaat tellen daardoor niet meer bij elkaar op in hoogte, wat het gemakkelijker maakt om elektronica in een slanke, cilindrische behuizing onder te brengen.

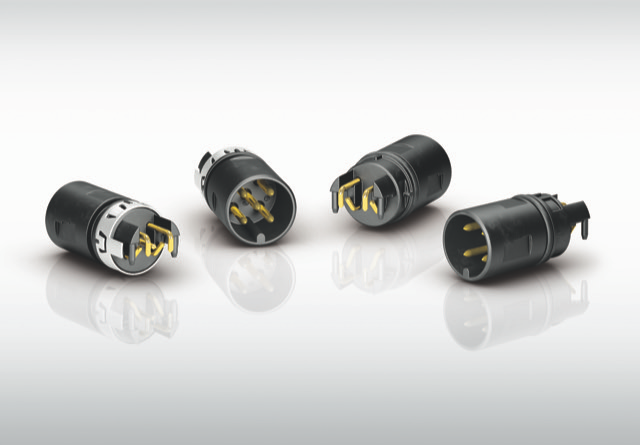

Bij klassieke printplaatmontage zit de connector op de printplaat. De bouwhoogte van de module is dus de som van beide, en juist die som bepaalt bij ronde behuizingen de mogelijke diameter. De haakse M12-A inbouwstekker volgt een ander principe: hij neemt de printplaat aan de kopzijde op, de contacten steken van boven en van onder door, en de as van de connector ligt in het vlak van de printplaat. In een cilindrische behuizing valt de connectoras daardoor samen met de behuizingsas. De opname is ontworpen voor printplaatdiktes van 1 tot 2 mm.

Sensoren in buisbehuizing

Dit voordeel komt duidelijk naar voren bij sensoren in buisbehuizing. Hier wordt de diameter bepaald door de inbouwsituatie, en zit de elektronica op een smalle printplaat. De bestukte printplaat wordt met de connector voorop in de buis geschoven; het elektrische raakvlak komt vervolgens gecentreerd op de kopzijde te zitten. Omdat de connector niet boven de printplaat uitbouwt, blijft de beschikbare doorsnede voor de elektronica behouden, of kan de behuizing één maat kleiner uitvallen.

Naast de oplossing met opgezette stekker worden, met name bij sensorbuisjes, vaak inbouwstekkers met rechte contacten gebruikt; deze worden handmatig aan draden gesoldeerd, die op hun beurt een printplaat contacteren. Dit handmatige soldeerproces vervalt hierdoor, wat tijd en moeite bespaart.

Geautomatiseerde verwerking

Een tweede voordeel ligt in de productie. De THR-techniek maakt solderen in het normale reflowproces mogelijk, waardoor een aparte soldeerstap voor de connector vervalt. Het geïntegreerde pick-oppervlak maakt het onderdeel grijpbaar voor de plaatsingsautomaat, zodat het samen met de rest van de bestukking door de lijn loopt. Voor fabrikanten met hoge volumes betekent dit minder handwerk, minder processtappen en een reproduceerbare kwaliteit van de soldeerverbinding.
