De Chroma led-loadsimulator model 63110A is een plugin-module voor toepassing binnen de 6310A serie programmeerbare elektronische belastingen. Deze module is ontwikkeld voor het nauwkeurig simuleren van de led-belastingkarakteristieken.
Met deze simulator wordt het mogelijk om verschillende leddrivers te testen en te karakteriseren. Een leddriver functioneert als een constante-stroombron. Het gebruik van een weerstand, een led of een normale elektronische belasting tijdens de ontwikkeling heeft een aantal nadelen. Met een normale weerstand kunnen we de drempelspanning van de led niet simuleren. Hierdoor is het niet mogelijk om te zien hoe de driver reageert bij het starten van de lamp. Een elektronische belasting komt meer in de buurt maar heeft mede als nadeel de opstart. Daarnaast kun je moderne led lampen ook dimmen (pulse width modulation). Bij simulatie ben je dan mede afhankelijk van de regelsnelheid van de belasting. Uiteraard kan een led worden gebruikt maar hierbij moet dan ook rekening worden gehouden met led-veroudering en uiteraard zijn voor verschillende drivers verschillende led’s nodig.

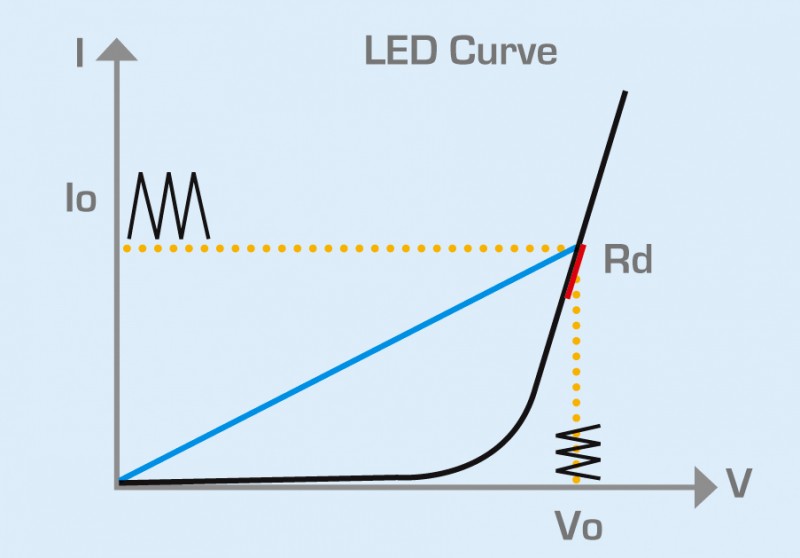

Chroma heeft met de 63110A nu een oplossing gecreëerd voor het testen van verschillende drivers bij verschillende typen led’s. De 63110A heeft een grote bandbreedte wat de loadsimulator geschikt maakt om (PWM) dimming testen uit te kunnen voeren. De interne weerstand kan worden gevarieerd om zo de rimple in de uitgangsstroom van de led driver te kunnen simuleren.
