Netwerkanalyse direct op de machine

Aangezien deze bus in realtime werkt, moet het analyse hulpprogramma getimede processen met nanoseconde precisie opnemen van het realtime ethernet netwerk en deze decoderen in Varan instructies. Deze analyser biedt de vereiste performance om datapakketten sneller te kunnen opsporen dan conventionele analyse apparaten.

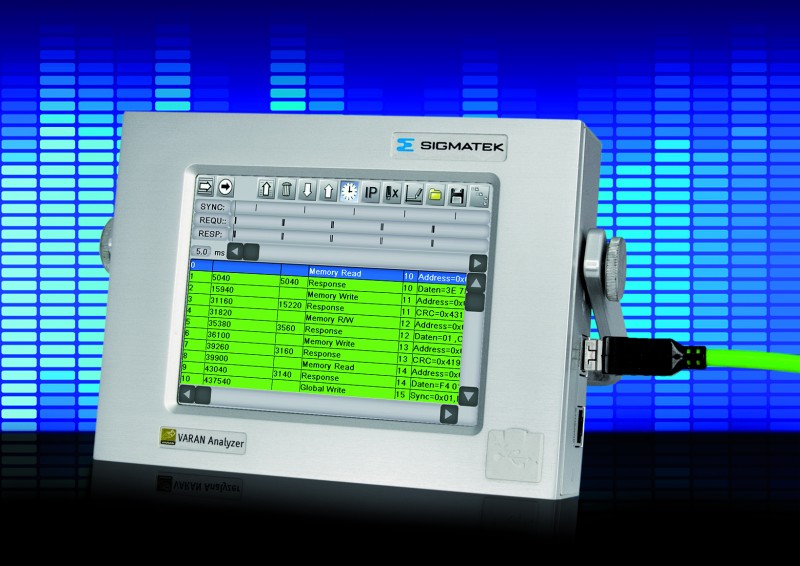

De data worden weergegeven in tabellen en grafieken. De gebruiker wordt met talloze trigger- en filterfuncties ondersteund. De analyser wordt bediend via een 5,7" touchscreen. De ETVA-0501 kan worden aangesloten op het netwerk bij operationele machines op iedere gewenste locatie. Bij lineaire topologieën staan 2 Varan poorten een verbinding toe van het analyse apparaat. Voor verdere analyse kunnen series met meetwaarden worden geëxporteerd via de USB of TCP/IP interface naar een PC.
