De Han-Fast Lock technologie is geschikt om Han connectoren eenvoudig en flexibel op een printplaat aan te sluiten zonder gebruik te moeten maken van aanvullende componenten.

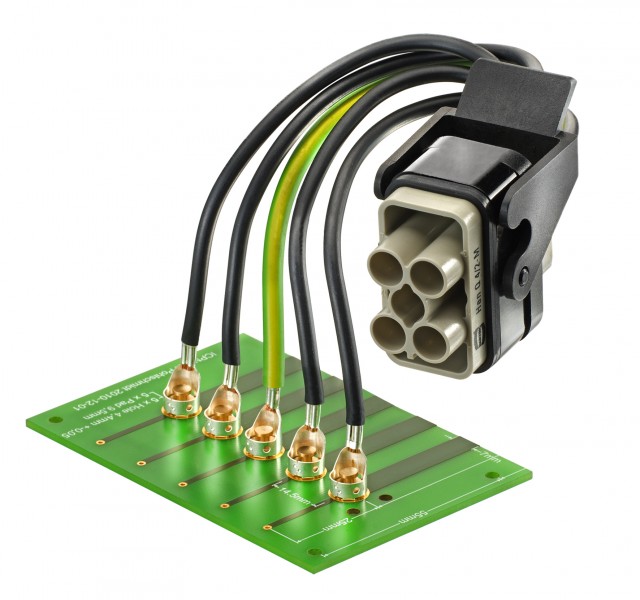

Met de Han-Fast Lock PCB-connector kan tot 60 A op een printplaat worden aangesloten. Voor het maken van een verbinding is slechts één contactpunt nodig. De geleidebanen zijn doorgemetalliseerd en voorzien van een boorgat en een steunpunt. Fabrikanten kunnen gebruikmaken van voorgeassembleerde systeemoplossingen. De Han Q 4/2 connector met aangesloten verbindingsdraden en contacten is bijvoorbeeld leverbaar als kant-en-klaar getest systeem en verbonden met de printplaat. Op het Han-Fast Lock contact kunnen aansluitdraden worden gebruikt tot een diameter van 10 mm². Het vooraf geassembleerde contact wordt op de voorbereide printplaat gemonteerd en de geïntegreerde pin wordt ingedrukt om het contact op de printplaat te borgen.
