Touch-controllers voor knoppen en schuifregelaars

De MTCH3380P- en MTCH3240P-controllers van Microchip zorgen voor snelle aanraakdetectie en robuuste prestaties voor complexe interfaces. Fabrikanten kunnen hiermee visueel aantrekkelijke, beeldschermloze HMI’s creëren tegen lagere systeemkosten en met minder ontwerpcomplexiteit.

Een strategie van fabrikanten van apparaten, die op zoek zijn naar manieren om de systeemkosten te verlagen, is het vervangen displays door HMI’s met verlichte capacitieve aanraakknoppen, schuifregelaars en draaiknoppen. Deze interfaces vereisen vaak een groot aantal aanraaksensoren, wat bij gebruik van conventionele controllers de responstijd kan verlengen en de signaal-ruisverhouding (SNR) kan verminderen. Verbeterde aanraakgevoeligheid en ruisimmuniteit maken betrouwbare aanraakdetectie mogelijk door dikke afdekmaterialen heen en wanneer gebruikers handschoenen dragen.

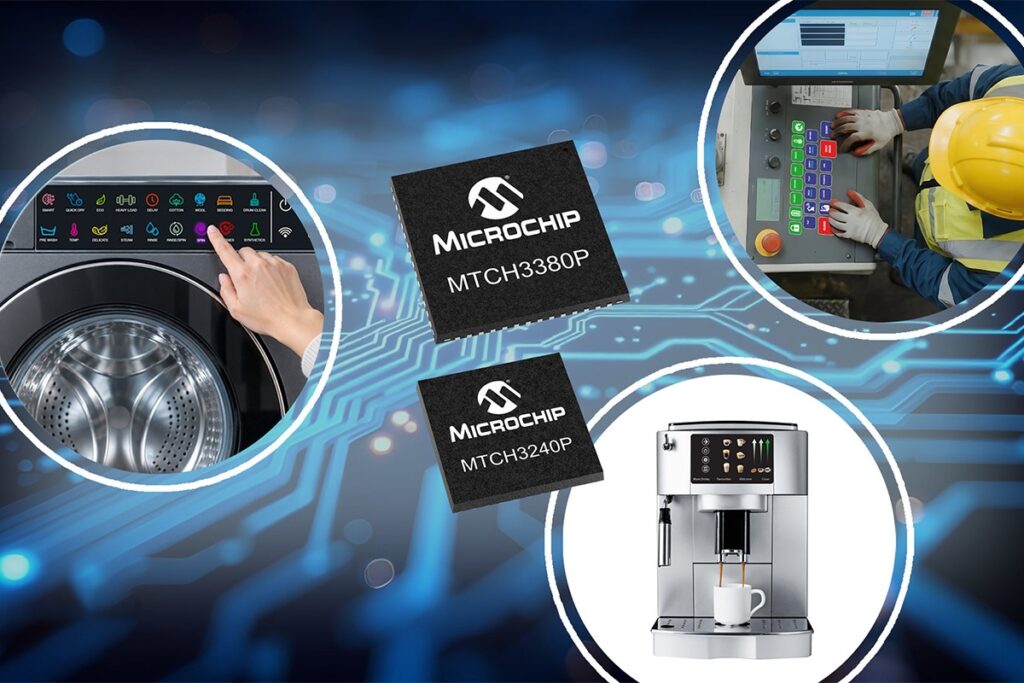

De MTCH3380P– en MTCH3240P-controllers kunnen hierbij van pas komen. Deze kant-en-klare touch-controllers ondersteunen parallelle detectie voor knoppen, schuifregelaars en draaiknoppen. Ze voldoen aan de functionele veiligheidscertificering volgens IEC/UL 60730 Klasse B en zijn geschikt voor gebruik bij temperaturen tot 105 °C. Door gelijktijdig gegevens van meerdere sensoren te verzamelen, kunnen de controllers een groot aantal knoppen, schuifregelaars en draaiknoppen ondersteunen, met behoud van snelle responstijden, een hoge SNR en betrouwbare aanraakdetectie in omgevingen met veel ruis. Deze prestaties worden mogelijk gemaakt door twaalf parallel werkende op de chip geïntegreerde ADC’s. De MTCH3380P ondersteunt tot 38 sensoren in de self-capitance modus (meet de capaciteitsverandering ten opzichte van aarde) en 64 sensoren in de mutual-capitance modus (meet de capaciteitsverandering tussen twee elektroden). Bij de MTCH3240P is dat respectievelijk tot 24 en tot 32 sensoren.
